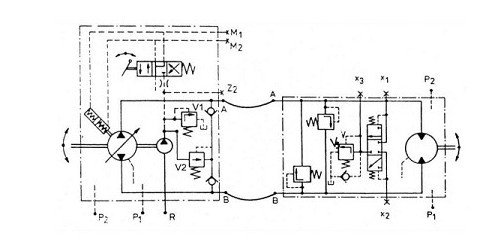

液壓泵把機械能轉換成液壓能傳送到馬達上，馬達又把液壓能轉換為機械能，最終完成功率傳遞。液壓傳動系統可以無級控制速度和方向，操作者可用一個手柄完全控制系統，進行啟動、停止、正轉或反轉，該手柄控制泵斜盤傾角。

    改變變量泵斜盤傾角，泵輸出一定的流量，這個流量經高壓管傳遞到馬達上。泵的流量與馬達排量共同決定馬達輸出軸轉速。改變泵斜盤傾斜方向，泵的油流方向隨之改變，馬達輸出軸轉向也隨之改變。因此馬達輸出軸轉速和旋轉方向可由調節泵的控制手柄來實現。

    手柄位移量與斜盤傾角大小成比例，進而與變量泵的實時排量成正比。工作壓力取決于馬達上的外負載，同時工作壓力與泵輸出的流量一起建立了系統所需的功率。
