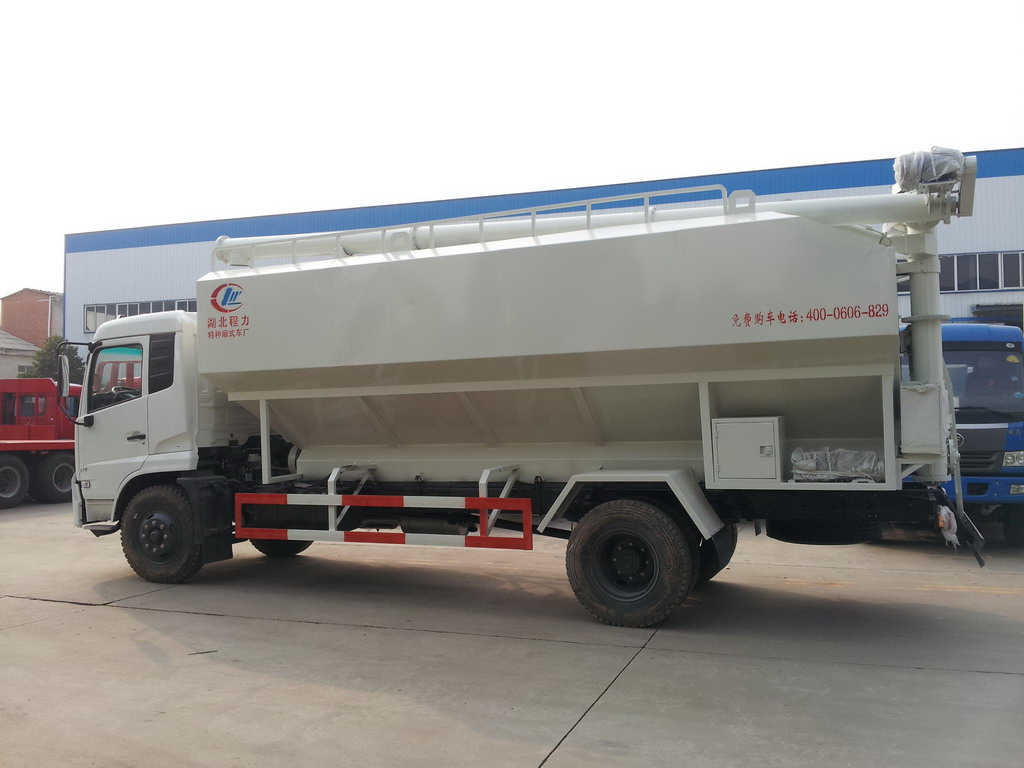

隨著養殖行業由農戶分散飼養型向自動化、產業化方向發展袋裝飼料和單品種、小運量的散裝飼料已經無法滿足大面積養殖場對飼料的儲存和需求且袋裝飼料的灌裝和飼料袋的拆卸增加了成本和勞動力因此各飼料廠、養殖場都需要一種低成本高效率的運輸散裝飼料的車型。東風天龍散裝飼料車就是這樣的一種能夠同時裝載運輸1—3種不同飼料并能通過液壓控制螺旋輸送系統實現向7m高的儲料塔中自動卸料的專用飼料運輸車。 這款散裝飼料車型由底盤箱體螺旋輸送系統液壓傳動系統旋轉裝置附屬裝置等結構組成。這款散裝飼料車采用載重達12t的東風天錦 底盤離合器用其助力操縱系統在駕駛室就可實現對取力器和發動機轉速的控制。

散裝飼料車箱體飼料罐體 箱體部分設計采用框架式結構外表面鋼板與骨架采用螺栓連接所有鏈接處涂密封膠密封。車箱兩個內側板與水平螺旋機呈"V"字行確保飼料沿著斜面下滑時僅依靠重力的作用就能全部進入到螺旋機中垂直的外側板將底盤與箱體融為一體使整車美觀協調。箱體共設四個倉中間兩個倉位常開倉即直接通向水平螺旋機前后兩個倉位常閉倉分別設有出料倉門只有打開倉門才能與螺旋機相通。 螺旋輸送系統 螺旋輸送系統包含水平螺旋機垂直螺旋機和傾斜螺旋機其管徑分別為273、273、219輸送量從小到大依次排列為水平螺旋機垂直螺旋機和傾斜螺旋機這樣能保證卸料順暢。螺旋機前后端均設有密封裝置由液壓馬達驅動通過液壓系統人工手柄控制方式進行轉向和順序的控制。 液壓傳動系統 液壓系統是散裝飼料車的核心部分為保證該系統穩定可靠采用雙聯葉片泵雙作用回轉由液壓缸往復動作回轉和馬達旋轉動作回路組成液壓泵與底盤取力器通過萬向聯軸器相連實現動力輸出輸出轉速可隨發動機轉速變化而改變總體布局采用分散式結構泵馬達方向閥等關鍵部件均采用進口件。

旋轉裝置 為使車上方傾斜螺旋機卸料出口與儲料塔塔口對接要求傾斜螺旋機除了能夠升降外還需要一定范圍內的旋轉因傾斜螺旋機與垂直螺旋機由液壓缸連為一體設計在垂直螺旋機上的選擇裝置采用渦輪蝸桿減速器與鏈條傳動實現對傾斜螺旋機和垂直螺旋機在180°范圍內旋轉。
