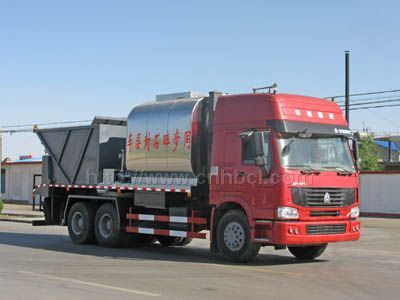

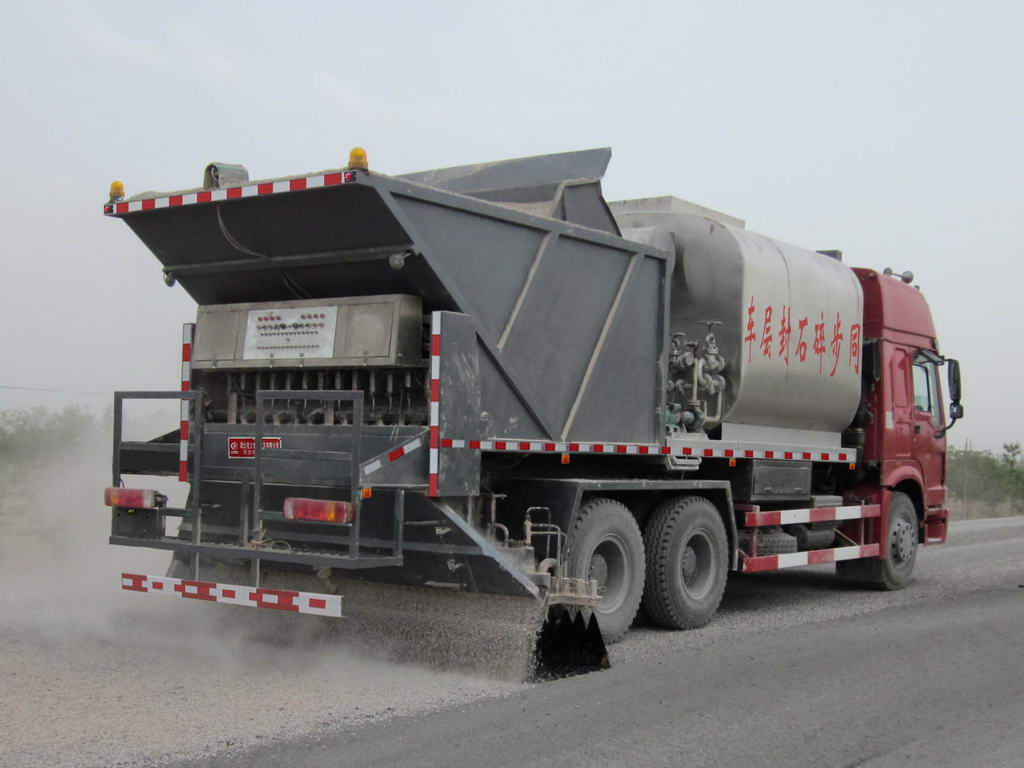

CLW5250TFCZ 同步碎石封層車產品介紹：

一、    同步碎石封層車設備用途

同步碎石封層用于公路表面、橋面防水、下封層中的碎石封層工藝。把瀝青結合料的噴灑和骨料的撒布同步進行，使瀝青結合料和骨料之間有最充分的表面接觸以達到它們之間最大限度的粘結性的專用設備。

CLW5250TFCZ型同步碎石是由我公司自行研制開發設計，具有自主知識產權的同步碎石封層機，該機是在同型號同步碎石的基礎上做了改進，使之能在更惡劣的條件中施工作業，增強了設備運行穩定性。達到了機、電、液合一化操作，設備操作工序得到簡化，操作簡單，整機技術性已達到世界先進水平。

二、   同步碎石封層車整機性能參數

◆     產品型號：          CLW5250TFCZ

◆     底盤型號：    豪沃  ZZ1257M4647C

◆     撒布寬度：     4000mm

◆     瀝青撒布量：   0.2～4.0kg/m²

◆     加熱方式：     進口柴油燃燒器

◆     滿載質量：     45t

◆     空車質量：     17.6t

◆     噴灑介質:      熱瀝青、熱改性瀝青、稀釋瀝青、乳化瀝青橡膠改性瀝青（應滿足以下兩個條件：1橡膠改性瀝青粘度Haake190℃ 1500～2200Pa.s；2橡膠改性瀝青噴灑溫度       200～210℃；3.橡膠改性瀝青噴灑寬度4000mm）

◆     撒料規格：      S3～S24mm

◆     瀝青罐容量：    8m³

◆     料倉容量:       12m³

◆     外形尺寸：     10200×2500×3563

◆     同步碎石封層車 設備構成及結構特點

同步碎石車主要有瀝青灑布系統、石料撒布系統、電氣操作系統、輔機系統組成。

瀝青灑布系統    噴灑系統主要有瀝青罐體、加熱部分、液壓部分、控制部分和噴灑部分組成。

1、瀝青罐    罐體外壁采用不銹鋼磨砂板，中間加保溫填料，內部由加熱鍋爐和導熱油盤管組成，外觀整潔大方。罐體外部增設的氣控閥組，實現了瀝青在管路中的大小循環，避免了瀝青局部過熱、老化。

2、加熱部分    加熱裝置選用進口燃燒器和配套的高效鍋爐，它具有燃燒效率高，霧化效果好，耗油量少，加熱速度快，運行安全、穩定等。不需要人工的監護，保證管路中的瀝青都能獲得有效的加熱溫度。

3、液壓部分    采用國際知名品牌的元件（液壓泵、液壓馬達），保證傳動性能的可靠。

4、控制部分    采用編碼器分別準確檢測車速、瀝青泵轉速，確保灑布精度，其中雷達、編碼器以及主電路開關元件均是進口元件。設定灑布量后，PLC自動計算出車速和泵速，實現了灑布的自動控制，并可以為司機推薦合理車速。

5、噴灑部分    每個噴嘴的啟閉都有氣閥單獨控制來實現，通過特殊的管道設計，保證壓力均勻及良好的噴灑效果。

石料撒布系統

石料撒布系統有料倉、料門控制機構和撒布器組成。

料倉內安裝有內影藏式中置頂翻轉軸采用通軸保證料倉升起的平穩性；料門為16路控制，采用了角度螺旋角度控制儀，要使料門達到某個開度，可在角度控制儀上設置料門打開角度，非常方便，準確。有效調整撒布均勻度，改變了傳統石料撒布不均的情況；分料板和下料板的調節范圍大，適用不同規格（S3～S24mm）的石料。

 同步碎石封層車電氣操作系統

1、根據不同的工作需求給操作人員提供準確的灑布參數。

通過后操作臺上顯示屏參數的設定，實際測量參數不斷的改變能準確的反應出設備的運行情況。

2、手動操作簡單，能實現手動/自動的切換，提高了工作效率。

3、能根據路面的寬度隨意調整噴灑瀝青、撒布石料的寬度。

4、采用限位開關裝置，對噴頭架、料倉升降的進行控制，避免超程使人機受到傷害。

5、配置導熱油自動報警裝置，具有料位上限、下限報警，瀝青下限報警指示功能。

三、     同步碎石封層車設備優點

◆     獨家采用全液壓驅動模式，不需要添加任何輔助動力使操作更加簡單方便。

◆     獨家采用高效的導熱油鍋爐升溫，使溫升速度大大的得到提升，打破了傳統的煙道加溫方式。

◆     該設備采用內舉升料斗就可實現石屑撒布施工，更方便涵洞施工、橋下施工、以及彎道施工；

◆     該設備完全采用電氣控制，自動化程度高，，能精確的計算出設備在施工過程中瀝青噴灑量和石屑撒布量的多少；

◆     料門控制采用角度儀，保證設備下料的精度；

◆     降低了施工的勞動強度，節約了人力資源，降低施工成本，提高工作效率、工作質量；

◆     整機運行穩定，撒布均勻，可自由調節灑瀝青撒料寬度；

◆     良好的保溫層確保保溫性能指數≤20℃/8h，且防腐耐用；

◆     可以噴灑各種瀝青介質，撒布從S3～S15mm的石料；

◆     設備采用加工精確度高的噴嘴，使每個噴嘴噴灑一致性和噴灑效果得到充分保證；

◆     整體操作更具人性化，具有遠程控制，也有現場操作，給操作者帶來了很大的便利；

◆     通過電氣控制與液壓系統恒壓裝置的完美結合，實現了零起步噴灑；

◆       整機經過多次的工程施工改進，工作性能可靠，操作維護方便，性價比高。

 同步碎石封層車主要配置
