車型概述

東風多利卡水罐消防車是我廠采用東風原裝二類底盤DFA1110SJ11D3基礎上改裝而成，整車結構緊湊；專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成，廣泛適用于城鎮公安消防隊、石油化工、廠礦企業、森林、港口、碼頭等部門，可迅速接近火場展開滅火戰斗，撲救各種火災，是理想的消防裝備。

整車型號

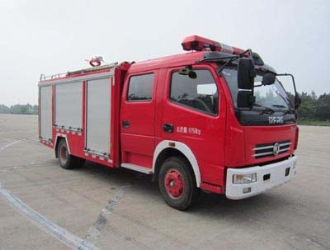

東風多利卡水罐消防車

底盤型號

DFA1110SJ11D3

質量參數

(kg)

最大總質量

9750

外形尺寸

6900×2160×2900

額定裝載質量

4100

罐體容積

4噸

整車整備質量

5200

軸   距 (mm)

3800

發動機

參  數

型號

YC4E140-42

排   放

柴油國Ⅳ

功率/排量（kw/ml）

103/4260

4260

東風康明斯發動機有限公司

性能參數

最高車速(km/h)

80

輪距

前  橋

1770

駕駛室

2+4

后  橋

1640

鋼板彈簧

8/10+7

懸長(mm)

前  懸

1210

輪胎數

6

后  懸

1735

輪胎規格

8.25-20 14PR

行駛角(°)

接近角

24

軸數

2

離去角

14

專用功能

水罐容量（L）

裝水4000L

消防炮

型號：PL24型兩用消防炮,流量24L/S/1MPa 水射程：≥50m

消防泵（常壓泵）

可選裝中低壓泵

1,常壓消防泵型號：CB10/30消防泵，流量:30s，壓力：1.0MPa

2,中低壓消防泵型號：CB20.10/15.30消防泵 ，低壓流量：30L/s/1.0MPa ，中壓流量：15L/S/2.0MPa

3,引水時間≤35s（7m吸深）水環引水  夾心式全功率取力器

性能描述

駕駛室為全鋼框架焊接結構，乘員室前部與駕駛室連通，雙排四開門；罐體形式為內藏式，材料采用優質碳鋼（Q235A），板材厚度4 mm，碳鋼罐經高科技防腐處理，經久耐用；器材廂門采用鋁合金簾子門，滾筒、滑槽導向，啟閉輕便、噪音??；器材廂兩側及后部翻板式踏板，采用氣彈簧、門止限位裝置雙重固定，安全性能可靠；除原車設備外，駕駛室內加裝有取力器控制指示燈、100W警報器、LED警燈、標志燈、示廓燈開關及后部照明燈等；隨車器材見附表。

水罐消防車器材配備表

序號

名稱

單位

數量

備注

1

吸水管

4米

根

2

2

濾水器

件

1

3

兩分水

件

1

4

消防水帶13型

80

卷

4

5

消防水帶13型

65

卷

6

6

集水器

件

1

7

腰斧

把

1

8

水帶包布

件

4

9

水帶護橋

副

2

10

水帶掛鉤

件

4

11

地上消火栓扳手

件

1

12

地下消火栓扳手

件

1

13

吸水管扳手

件

2

14

干粉滅火器

3KG

具

1

15

消防桶

只

1

16

直流水槍

支

1

17

多功能水槍

支

1

18

消防斧

把

1

19

消防鍬

把

1

20

鐵鋌

把

1

21

消防鎬

把

1

22

異徑接口

只

1

23

隨車工具

套

1
