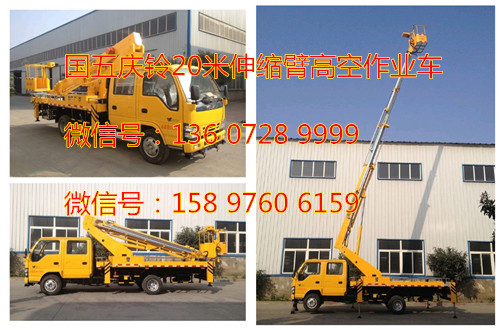

SCS5072JGKQL型高空作業車主要技術參數

類別

項目

單位

數據

尺寸參數

★總長

mm

8550

★總寬

mm

2080

★總高

mm

3200

質量參數

乘坐人數（含駕駛員）

人

2+3

總質量

kg

6810

主要性能參數

工作平臺額定載荷★

kg

200

最大作業高度★

m

20

★最大作業高度時作業幅度

m

5.0

★最大作業幅度

m

11.6

最大作業幅度時作業高★度

m

5.36

支腿跨距★

橫向

mm

4000

縱向

mm

4000

臂架變幅時間

s

100

臂架回轉速度

s/r

75

支腿收放時間

s

40

行駛參數

★前懸

mm

1015

★后懸

mm

2470

★后伸

mm

1250

★軸距

mm

3815

最高行駛速度

Km/h

100

最小離地間隙

mm

195

接近角

.

24

離去角

.

10

部件名稱

簡要說明

底盤

慶鈴五十鈴

發動機

五十鈴柴油發動機，最大功率96KW，國五排放

駕駛室

雙排座，可乘坐5人，駕駛室裝備空調

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

機械操作

工作平臺

（1000）1100x700x1150

臂架形式

★四節六邊型工作臂，同步伸縮

回轉裝置

360度連續回轉

支腿

★H型，單獨可調，并增加第五輔助支腿

操作

★工作平臺和地面遙控器電氣操作

控制系統

電液比例控制系統，實現無級調速

調平系統

液壓自動調平

SCS5071JGKQL型高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，最大作業高度20米，最大作業幅度11.6米。

名稱

簡要說明

上下車自動互鎖裝置

★用于上下車互鎖，防止誤操作發生危險

支腿檢測功能

當支腿出現不受力情況，智能限動，保護安全，

水平檢測功能

★實時檢測整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全警示裝置

在車輛上有工程頻閃燈，照明燈

整車水平狀態測試儀

可檢測整車橫向縱向兩個方向傾斜狀態

發動機點火熄火

在轉臺和平臺處可對發動機進行點火，熄火控制

實時通訊

在平臺和下車設有無線對講
