汽

車

底

盤

底盤型號

DFL1160BX1V

發動機型號

ISB180 50

發動機額定功率/kW

132

輪胎

9.00R20

燃油種類

柴油

副發動

機及傳

動系統

副發動機

型號

江鈴JE493G3

額定功率

57kw/3600/r/min

工作轉速

1500～1700 r/min

電磁離合器

DLK1-40

聯軸器

TGLA9

高

壓

水

路

系

統

高壓水泵

型式

柱塞式

型號

P51/135-90（PF36）德國品孚

壓力

10MPa

轉速

800（900）r/min

水閥

型式

氣控高壓球閥

壓力

10MPa

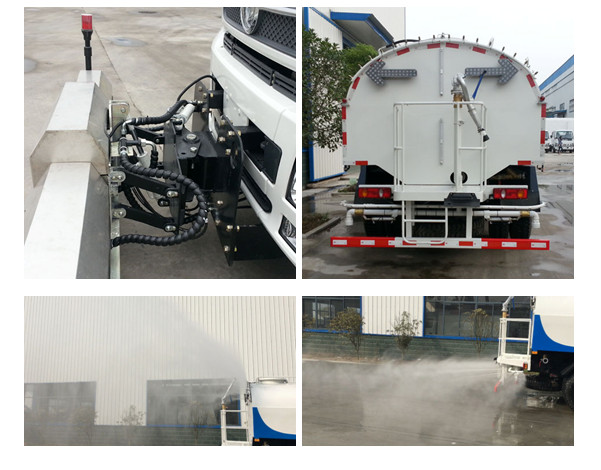

噴水架噴嘴

型式

高壓洗滌型

角噴嘴

型式

高壓洗滌型

噴霧噴嘴

型式

細微霧化型

水濾

型式

濾網式

低壓水路系統

低壓水泵

型式

雙級葉輪離心式

型號

80QZB(F)-60/90；50/110（選用）

揚程

90m；110m

轉速

1480r/min

水閥

氣控球閥

液壓

系統

型式

開式、電液控制

主要元件

齒輪泵、液壓缸、電磁閥

系統最高壓力

16MPa

液壓油箱容量

65L

電氣

系統

型式

單向直流24V(底盤)及單向直流12V(副發),負極搭鐵

蓄電池

6-QW-100MF（底盤）、75D31R（副發）

項   目

單位

參  數

備  注

作

     業

性

能

噴水架清洗寬度

m

2.5-3.5

噴水桿縮伸

噴水架偏角

(°)

左右各30

工作

速度

低壓灑水

Km/h

Ⅰ檔7:Ⅱ檔14

主發轉速1500r/min

高壓清洗

Km/h

3-15

副發轉速1700r/min

高壓清洗能力

m2/h

25000

車速8km/h

最高清洗水壓力

MPa

10

清洗水流量

L/min

134

噴霧水流量

L/min

134

低壓灑水流量

L/min

600~800

低壓沖洗寬度

m

≥24

灑水寬度

m

≥16

水槍射程

m

38

水罐容積

L

8020

最大容積可達9.2方

行

使

性

能

最高車速（滿載）

km/h

90

最大爬坡角

(°)

12

接近角

制動距離

m

≤10

最小轉彎直徑

m

＜16

燃油消耗量

行駛?cè)加拖牧?/SPAN>

L/100km

21.5

高壓清洗作業燃油消耗量

L/h

14

車速8km/h

L/1000M2

5.8

質量

參數

整車整備質量

kg

8160

基本型

最大總質量

kg

15800

結

構

尺

寸

外形尺寸(長×寬×高)

mm

8980×2490×3080

運輸狀況(基本型)

軸距

mm

4700

輪距

前輪

mm

1880

后輪

mm

1860

接近角

(°)

15

噴水架提升

離去角

(°)

13

序號

項目

產品型號

備注

1

底盤

DFL1160BX1V

軸距4500/4700,國五排放

2

取力器

4205F85E3-010AS

3

低壓水泵

80QZB-60/90；50/110

杭州威龍泵業

4

低壓水泡

GP-50

5

液壓系統

多路換向閥

6

高壓水泵

PF36

德國品孚PINFL

7

高壓噴嘴

美國噴霧公司

8

氣路系統

閥，氣缸

以賽亞

9

副發動機

JE493G3-200

江鈴

10

低壓球閥

埃美柯、東方、今日紅

11

高壓球閥

埃美柯、東方、今日紅
